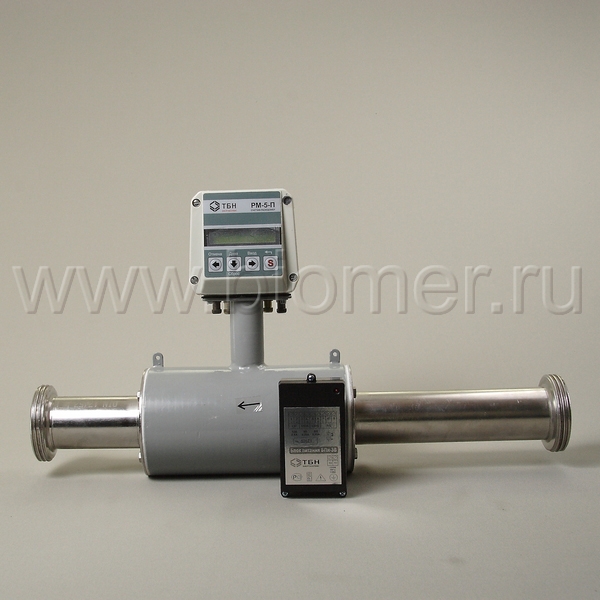

«РМ-5-П» Счетчик-расходомер пищевой (d=32 мм)

Описание

Счётчик-расходомер РМ-5 модификации РМ-5-П предназначен для
измерений объёмного и массового расхода, объёма, массы и параметров пищевых электропроводящих сред и предназначены для пищевой промышленности.

РМ-5-П имеет экспертное заключение о соответствии продукции единым санитарно-эпидемиологическим и гигиеническим требованиям к товарам, подлежащим санитарно-эпидемиологическому надзору № 77.01.03.П.007122.07.13 от 04.07.2013г., выданное Федеральной службой по надзору в сфере защиты прав потребителей и благополучия человека.

Областью применения РМ-5-П является коммерческий и технологический учет, диспетчерский,
технологический и технический контроль у производителей и потребителей жидких пищевых сред.

РМ-5-П могут применяться в составе автоматизированных систем управления технологическими процессами (измерительных систем вида ИС-2 по ГОСТ Р 8.596).
В качестве измеряемой среды для РМ-5-П допускаются:
• молочные продукты (молоко, сливки, кисломолочные напитки, закваски, творожный сгусток,
мягкий творог, сгущенное молоко, жидкие продукты детского питания на молочной основе и
т.п.);
• пиво, алкогольные напитки;
• негазированные безалкогольные напитки (соки, сиропы и т. д.);
• питьевая вода;
• растворы пищевых кислот и щелочей;
• любые другие невзрывоопасные электропроводящие жидкости с удельной электрической
проводимостью от 10-3 до 10 См/м.
При неоднородной плотности продукта (например, сгущенное молоко) с помощью РМ-5-П измеряются только объёмный расход и объём.

Принцип действия

Принцип работы счетчика-расходомера основан на явлении электромагнитный индук-ции. При прохождении электропроводящей жидкости через магнитное поле, в ней, как в движущемся проводнике, наводится электродвижущая сила (ЭДС), пропорциональная средней скорости жидкости.

ЭДС снимается двумя электродами, расположенными диаметрально противоположно в одном поперечном сечении трубы первичного преобразователя расхода заподлицо с ее внутренней поверхностью. Сигнал от первичного преобразователя расхода экранированными проводами подается на вход измерительного блока, обеспечивающего его дальнейшую обработку.

Функции прибора

Прибор выполнен в виде единого резидентного измерительно-вычислительного модуля. Имеет различные варианты монтажа. По заказу счётчик-расходомер может комплектоваться термопреобразователем и преобразователем давления с унифицированным выходным сигналом постоянного тока 4-20 мА.

Преимущества

• Высокая точность измерений расхода, объема и массы жидкостей
• Широкий динамический диапазон измерения расхода
• Автоматическое распознавание отсутствия жидкости в трубе
• Функция дозирования
• Малая длина прямых участков трубопроводов (5DN–3DN)
• Контроль температуры и давления измеряемой жидкости
• Большой объем статистических данных о параметрах измеряемой жидкости
• Возможность передачи данных на ЭВМ по интерфейсу RS-485 на расстояние до 1 км
• Возможность объединения нескольких десятков счетчиков-расходомеров для пищевой промышленности в сеть по интерфейсу RS-485
• Возможность подключения принтера по параллельному интерфейсу
• Отсутствие гидравлического сопротивления электромагнитных датчиков расхода
• Простота и удобство монтажа и эксплуатации
• Низкое энергопотребление

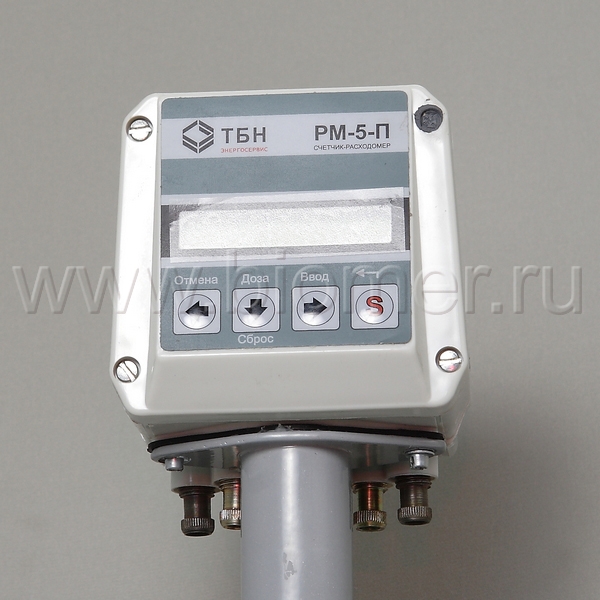

На алфавитно-цифровом дисплее РМ-5-П индицируются следующие данные:

• объём (суммарный и разовый) измеряемой среды, м3;
• масса (суммарная и разовая) измеряемой среды, т;
• заданная доза в единицах объёма (или массы), м3 (т);
• текущее значение объёмного расхода измеряемой среды, м3/ч;
• текущее значение массового расхода измеряемой среды, т/ч;
• время наработки счётчика-расходомера, ч;
• температура измеряемой среды (при комплектовании счётчика-расходомера преобразователями температуры), °С;
• давление измеряемой среды (при комплектовании счётчика-расходомера преобразователями
давления), кгс/см2 и МПа;
• текущие значения даты и времени;
• размерность измеряемых параметров;
• информация о модификации счётчика-расходомера, его настроечных параметрах и состоянии прибора.
